Wie können Ingenieure Rollgeräusche mit Lenkrollen aus thermoplastischem Kautschuk (TPR) minimieren?

Oct 26 , 2026


TPR-Lenkrollen: Minimierung von Abrollgeräuschen

TPR-Lenkrollen minimieren Abrollgeräusche durch hohe interne Dämpfung, weiche Laufflächenhärte und Vibrationsabsorption an der Schnittstelle zwischen Rad und Boden. Für einen leisen Betrieb benötigen Sie zudem die richtigen Lager, ein passendes Schwenkdesign und Wartung. Kombinieren Sie TPR-Räder mit zielgerichteter Komponentenoptimierung, einschließlich kund Anpassbare Lenkrollen-Einzelausführungen, erzielen Sie eine messbar leisere Leistung.

Wichtigste Erkenntnisse

  • TPR-Räder absorbieren Vibrationen und passen sich Böden an, wodurch Abrollgeräusche direkt an der Quelle reduziert werden.
  • Wählen Sie abgedichtete Präzisionslager und halten Sie diese geschmiert, um Klappern und Summen zu verhindern.
  • Kombinieren Sie TPR-Räder mit regelmäßiger Wartung und klugem Design für den leisesten Betrieb.

Woher kommen Abrollgeräusche?

Abrollgeräusche entstehen an drei Punkten: dem Rad-Boden-Kontakt, der Lager- und Schwenkeinheit sowie dem Rahmen, der die Last trägt. Fast jedes unerwünschte Geräusch lässt sich auf eine dieser Quellen zurückführen.

Rad-Boden-Interaktion

Jede Unebenheit der Oberfläche leitet Energie in das Rad ein. Der Bodenzustand prägt das Geräuschprofil ebenso stark wie das Radmaterial.

Bodenmerkmal / -zustand Auswirkung auf den Rollgeräuschpegel
Dehnungsfugen, Risse, Gitterroste Verursachen Stoßspitzen unabhängig vom Radtyp; weichere Laufflächen dämpfen diese besser ab
Mikrofugen und Nähte Wird durch hochelastischen weichen Gummi/Neopren absorbiert (am leisesten, ≤46 dB)
Bodenfugen (allgemein) Starres Hartgewebe/hartster Kunststoff erzeugt bei jeder Fuge ein scharfes „Ticken“ (60–68 dB)
Fliesen-/Terrazzo-Dehnungsfugen Nylon/glasfaserverstärktes Nylon erzeugt ein ausgeprägtes „Klack-Klack“ und Körperschall (65–75 dB)

Eine auf einem starren Kern angebrachte elastische Lauffläche absorbiert Oberflächenunebenheiten, während der Kern das Gewicht trägt. Die Nachgiebigkeit der Lauffläche fängt Stöße an Dehnungsfugen und Schwellen ab, die ein starres Rad direkt in Rahmen und Last überträgt. Gummi und TPR sind die leisesten Laufflächenmaterialien, dicht gefolgt von Polyurethan; harte Materialien wie Nylon, Hartgewebe, Stahl und Gusseisen übertragen die Bodenbeschaffenheit direkt in den Geräteraum der Ausrüstung, was den Lärm erzeugt.

Lager- und Schwenkvibrationen

Lager wandeln die Abrollbewegung in kleine Vibrationen um. Abgenutzte Laufringe, lose Passsitzungen und trockener Schmierstoff verstärken diese Vibrationen zu einem hörbaren Summen und Klappern. Schwenkmechanismen fügen einen weiteren Pfad hinzu: Ein loser Achszapfen oder ein abgenutzter Laufring lässt die Gabel bei Richtungswechseln rattern.

Rahmen- und Gehäuseresonanz

Der Rahmen wirkt wie ein Resonanzboden. Dünne Gehäuse und große, nicht unterstützte Paneele nehmen Vibrationen vom Rad auf und strahlen sie als Lärm ab. Starre, gut gedämpfte Gehäuse halten diese Energie zurück.

Wie TPR-Räder und Montageentscheidungen Lärm reduzieren

Bildquelle: pexels

Sie verstehen nun, woher Abrollgeräusche kommen. Der nächste Schritt besteht darin, zu untersuchen, wie TPR-Räder und die sie umgebenden Komponenten diesen Lärm unterdrücken. Jede Designentscheidung – von der Gummimischung bis zum Lagertyp – spielt eine entscheidende Rolle für das akustische Endergebnis.

Interne Dämpfung und Elastizität

Die interne Dämpfung beschreibt, wie gut ein Material mechanische Vibrationen in Wärme statt in Schall umwandelt. TPR zeichnet sich bei dieser Umwandlung aus. Die Molekularstruktur des Materials absorbiert Stoßenergie und leitet sie ab, bevor sie den Rahmen erreicht.

Sie können die Dämpfungsleistung gängiger Radmaterialien in der folgenden Tabelle vergleichen.

Material Stoßdämpfung (Dämpfungsindikator)
Standardgummi Ausgezeichnet
Polyurethan (PU) Mäßig
Thermoplastischer Gummi (TPR) Gut
Nylon N/A (nicht in der Quelle behandelt)

TPR bietet das gedämpfte, leise Fahrverhalten von Gummi, absorbiert gleichzeitig Stöße gut und widersteht chemischem Abbau. Gummi wird als Material mit überlegener Schalldämpfung und starker Federung dargestellt, während PU so beschrieben wird, dass es Belastbarkeit und Abriebfestigkeit über die Federung stellt. TPR wird als Bindeglied zwischen der Federung von Gummi und der Haltbarkeit von PU positioniert.

Dieses Gleichgewicht ist für Ingenieure wichtig. Sie erhalten gummiähnliche Laufruhe, ohne auf die Haltbarkeit zu verzichten, die Polyurethan bietet. Das Dämpfungsverhalten von TPR verhindert, dass Schwingungsenergie in die Lenkrolle und den Geräterahmen gelangt.

Mittelschwere SS-Nylon-Lenkrolle verfügt über einen TPR-Laufflächenbelag, bei dem Elastizität und Dämpfung sich ergänzen. Der Belag gibt unter Last nach und nimmt nach jedem Kontakt mit dem Boden wieder seine Form an. Diese elastische Rückstellung glättet den Übergang über kleine Hindernisse, sodass das Rad Bodenkontakt behält, anstatt zu springen. Dadurch wird das repetitive Aufprallgeräusch eliminiert, das harte Räder erzeugen.

Laufflächenhärte und Bodenanpassung

Die Laufflächenhärte bestimmt, wie stark sich das Rad an den Boden anpasst. Eine weichere Lauffläche gibt über Bodenunebenheiten und Vertiefungen nach. Eine härtere Lauffläche überträgt jede Bodenunregelmäßigkeit als Aufprallgeräusch.

Weiche Laufflächenmaterialien wie Gummi, TPR und Polyurethan reduzieren Rollengeräusche auf unebenen Böden, da sie sich biegen und sich der Bodenoberfläche gerade so weit anpassen, dass sie Vibrationen absorbieren. Wenn ein Rad über Bodenwellen oder Vertiefungen rollt, überträgt ein hartes Rad den Aufprall als scharfes Klappern, während eine anpassungsfähige, weiche Lauffläche diese Stöße absorbiert und den Ton dämpft. Aus diesem Grund wird Gummi als der Standard für Laufruhe beschrieben und werden weichere TPR- und Polyurethanräder gegenüber Metall oder hartem Nylon für laute, unebene Oberflächen empfohlen.

Harte Rollen erzeugen auf harten Böden erhebliche Geräusche, die von Klicken bis hin zu lautem Klappern reichen. Geräusche von harten Rollen nehmen mit Bodenschäden, unebenen Oberflächen oder Schmutz zu. Diese Bedingungen unterstreichen, warum anpassungsfähige, weiche Laufflächen für unebene Böden bevorzugt werden.

Sie sollten die Laufflächenhärte an Ihre spezifischen Bodenverhältnisse anpassen. Eine TPR-Mischung mit einer Shore-A-Härte im Bereich von 70–85 kommt mit den meisten gewerblichen Innenräumen gut zurecht. Weichere Mischungen eignen sich für Fliesen und Terrazzo. Etwas härtere Mischungen funktionieren besser auf Beton mit Dehnungsfugen.

TPR im Vergleich zu anderen Radmaterialien

Die Materialauswahl beinhaltet Kompromisse. Sie müssen die Geräuschminderung gegen Tragfähigkeit, Bodenschutz und Haltbarkeit abwägen. Die folgende Vergleichstabelle fasst diese Kompromisse zusammen.

Material Tragfähigkeit Geräuschpegel Bodenschutz Haltbarkeit Kosten
Polyurethan Mittel bis hoch Niedrig Sehr gut Hoch Mittel
Nylon Sehr hoch Hoch Schwach Sehr hoch Mittel
Gummi Niedrig bis mittel Sehr niedrig Ausgezeichnet Niedrig Niedrig
TPR Niedrig bis mittel Gering Sehr gut Mittel Gering–Mittel

TPR ist zwischen Polyurethan und Gummi angesiedelt. Es läuft leiser als Urethan und ist langlebiger als reines Gummi. Bei gleichen Radgrößen ist seine Tragkraft deutlich geringer als bei Polyurethan. Durch die Verwendung einer weicheren Gummimischung auf einer ähnlichen Nabe tauscht TPR etwas Tragkraft gegen geringere Geräuschentwicklung ein.

Berücksichtigen Sie diese spezifischen Vergleiche, wenn Sie Räder spezifizieren.

  • Tragkraft: Bei gleichem Raddurchmesser und gleicher Halterung tragen PP-Räder etwa 10–20 % mehr dynamische Last als TPR, da das harte Rad nicht nachgibt.
  • Geräuschpegel: TPR rollt bei ca. 40–55 dB, während PP auf harten Böden 60–70 dB erreichen kann.
  • TPR flacht unter Last leicht ab, wodurch sich der Rollwiderstand erhöht, aber Risse und Fugen absorbiert werden, was das Material laufruhiger und leiser macht als harte PP-Räder.

TPR-Räder sind außerdem viel wirtschaftlicher als herkömmliche harte und weiche Vollgummiräder. Sie bieten eine bessere Leistung und eine leisere Mobilität zu geringeren Kosten. TPE-Räder, eine fortschrittliche Alternative zu Standard-TPR, bieten eine überlegene Schmutzabweisung, Stoßdämpfung, Bodenschonung, Haltbarkeit und Tragkraft. TPE kostet etwas mehr als Standard-TPR. Materialinnovationen in TPR-Formulierungen verbessern die Haltbarkeit und verlängern die Lebensdauer, was die Wartungskosten senkt. Füllstoffe wie Ruß oder Kieselsäure sowie biobasierte Additive stärken die Mischung. Prozessverbesserungen – Automatisierung, Präzisionsformen, Extrusion sowie Spritzguss und Blasformen – optimieren die Produktion, reduzieren Abfall und ermöglichen eine volumenstarke Fertigung bei gleichbleibender Qualität und schnellerem Prototypenbau. Digitale Werkzeuge wie CAD und FEA ermöglichen es Ihnen, Radstrukturen zu optimieren, was leichtere, elastischere Räder ergibt, die Stöße besser absorbieren. Zusammen bedeuten diese Faktoren geringere langfristige Besitzer- und Produktionskosten.

Anpassbare Lenkrollen-Einzelräder für gezielte Lärmminderung

Anpassbare Lenkrollen-Einzelräder geben Ihnen die direkte Kontrolle über die Lärmerzeugung an der Lauffläche. Die Anordnung von Profilblöcken und Rillen beeinflusst den Lärm, den ein Rad beim Abrollen erzeugt. Leisere Designs verwenden Muster, die den Luftstrom unterbrechen, wodurch die Lärmerzeugung reduziert wird.

Reifengeräusche werden dadurch verursacht, dass Luft in den Profilrillen komprimiert und wieder freigesetzt wird, während das Rad rollt. Leisere Designs sind oft symmetrisch. Hersteller variieren Profilblockgrößen und -formen durch ein Design mit variabler Teilung, um Schallwellen aufzubrechen, die vom Rad ausgehen. Aggressive Muster mit großen, klobigen Blöcken erzeugen oft mehr Lärm, der bei höheren Geschwindigkeiten als Summen wahrgenommen wird.

Profiltyp Designbeschreibung Lärmbezogenes Ergebnis
Rippentyp Profil und Rillen verlaufen entlang des Radumfangs Relativ geringe Geräuschentwicklung
Rippen-Block-Profil Blockprofil in der Mitte kombiniert mit einem Schulterrippendesign Relativ geringe Geräuschentwicklung

Sie können anpassbare Lenkrollen als Einzollräder mit Rippen- oder Rippen-Block-Profilen für einen möglichst leisen Betrieb spezifizieren. Diese Profile eignen sich gut für Wagen, die lange, gerade Strecken in Krankenhäusern, Büros und Verkaufsräumen zurücklegen. Anpassbare Einzoll-Lenkrollen ermöglichen es Ihnen auch, Profilbreite und -profilierung auf Ihre Lastverteilung abzustimmen. Eine breitere Lauffläche verteilt den Kontaktdruck und verringert die Tiefe der Bodendurchbiegung. Anpassbare Einzoll-Lenkrollen mit optimierten Profilen behalten eine nahezu perfekte Kreisform bei, wodurch Unebenheiten auf dem Fahrweg, die Aufprallgeräusche verursachen, eliminiert werden.

Die Präzisionsbearbeitung der Rollenoberflächen minimiert geometrische Unregelmäßigkeiten, die Aufprallgeräusche verursachen. Optimierte Lagerstrukturen reduzieren reibungsbedingte Geräuschemissionen. Die Materialauswahl begünstigt Elastomere und Thermoplaste mit guten Dämpfungseigenschaften. Eine strategische Lateralbewegung bei 90-Grad-Fahrwinkeln reduziert Vibrationen in vibrationsempfindlichen Anwendungen. TPR-Rollen bieten eine gute Dämpfung und können mit Messingbuchsen oder anderen Lagerschnittstellen kombiniert werden, wodurch Haltbarkeit und Geräuschreduzierung in Einklang gebracht werden.

Lagerauswahl und Schmierung

Lager sind nach der Lauffläche die zweitgrößte Geräuschquelle. Der gewählte Lagertyp bestimmt, wie ruhig das Rad läuft und wie viel Vibration auf den Rahmen übertragen wird.

Gekapselte Rillenkugellager bieten die höchste Geräuschreduzierung. Die Dichtung hält Verunreinigungen fern und hält das Schmiermittel zurück. Sie sollten gekapselte Rillenkugellager für geräuschempfindliche Umgebungen wie Krankenhäuser, Labore und Reinräume spezifizieren.

Die Schmierung sorgt dafür, dass die Geräuschpegel über die Zeit niedrig bleiben. Trockene Lager erzeugen ein charakteristisches Summen und Klappern. Tragen Sie monatlich Maschinenöl auf Kugellager auf. Tragen Sie alle 90 Tage Lithiumfett auf Wälzlager auf. Vermeiden Sie dicke Schmiermittel, die Schmutz und Ablagerungen anziehen. Wenn Lager nach der Schmierung rau bleiben oder Beschädigungen aufweisen, ersetzen Sie sie durch gekapselte Lager.

Drehkranz, Gehäuse und Wartungspraktiken

Der Drehmechanismus und das Gehäuse vervollständigen den Geräuschpfad. Ein Präzisions-Drehmechanismus ist für Anwendungen konzipiert, die eine hohe Leistung, geringe Geräuschentwicklung und minimalen Widerstand erfordern. Sein wichtigstes geräuschreduzierendes Merkmal ist die Verwendung von gekapselten Präzisionslagern, die einen ruhigeren Betrieb und reduzierte Geräusche bei gleichzeitig hoher Haltbarkeit unter häufiger Beanspruchung und schweren Lasten bieten. Präzisions-Drehmechanismen werden für geräuschempfindliche Umgebungen empfohlen und in Diagnosegeräten und Reinraumwagen eingesetzt. Wählen Sie Präzisions-Drehmechanismen, wenn Sie einen leiseren Betrieb benötigen.

In der Medizinbranche werden Lenkrollen an Geräten wie Röntgengeräten eingesetzt, um Geräusche zu reduzieren, die Manövrierfähigkeit zu verbessern und Verletzungen des medizinischen Personals zu verhindern.

Gehäusematerial und -konstruktion beeinflussen auch die Geräuschübertragung. Eine Polyurethan-Lauffläche auf einem Eisenkern sorgt für einen leiseren Betrieb im Vergleich zu Voll eisen, während die Tragfähigkeit erhalten bleibt. Der Eisenkern gibt Ihnen Festigkeit. Die Polyurethan-Lauffläche sorgt für Geräuschreduzierung und Bodenschutz. Diese Kombination eignet sich gut für Schwerlastanwendungen, die dennoch einen leisen Betrieb erfordern.

Nylon- und Polypropylenräder bieten Chemikalienbeständigkeit und leise Bewegung, weshalb sie in Laboren und Reinräumen üblich sind. Präzisionslager in Lenkrollen werden an Krankenhausbetten, Infusionsständern und medizinischen Wagen verwendet, um eine reibungslose, geräuschfreie Mobilität zu erreichen. Geräuscharme Gummirollen sorgen für ein leises, ruhiges Rollverhalten, wie es bei Verkaufs- und Büromöbeln wie Einkaufswagen und Bürostühlen verwendet wird.

Wartungspraktiken erhalten niedrige Geräuschpegel während der gesamten Lebensdauer der Rolle aufrecht. Befolgen Sie diese Schritte.

  • Sauberkeit: Reinigen Sie Rollen und umliegende Bereiche regelmäßig, um Schmutz- und Ablagerungsansammlungen zu verhindern.
  • Schmierung: Schmieren Sie Lager und Achsen, um Reibung und Verschleiß für eine reibungslose Bewegung zu reduzieren.
  • Inspektion: Überprüfen Sie Räder regelmäßig auf Verschleiß, Beschädigung oder Korrosion, um Probleme frühzeitig zu erkennen.
  • Festziehen: Überprüfen und ziehen Sie Schrauben und Bolzen fest, die die Lenkrolle halten, um deren sicheren Sitz zu gewährleisten.
  • Austausch: Ersetzen Sie abgenutzte oder beschädigte Lenkrollen umgehend, um Sicherheit und Leistung aufrechtzuerhalten.

Entfernen Sie zur Reinigung Schmutz von den Rädern mit einem Tuch oder Druckluft. Verwenden Sie eine Zahnbürste, um hartnäckige Ablagerungen um die Lager herum abzuschrubben. Reinigen Sie auch die Oberflächen der Räder und die Montagehardware. Tragen Sie ein Schmiermittel auf Silikonbasis oder leichtes Maschinenöl auf den Lagerring und die Achse auf. Wenn die Lager nach dem Schmieren rau bleiben oder Schäden aufweisen, ersetzen Sie sie durch abgedichtete Lager.

Wartungsaufgabe Häufigkeit / Anleitung
Radanbauten reinigen Wöchentlich
Kugellager schmieren Monatlich mit Maschinenöl
Rollenlager schmieren Alle ~90 Tage mit Lithiumfett
Schrauben und Befestigungselemente überprüfen Auf Lockerung prüfen; Schraubensicherung auftragen, um Klappern zu verhindern
Schwenkbewegung testen Sollte leichtgängig sein, nicht klebrig
Dichtungen ersetzen Alle Dichtungen ersetzen, die Schmutz durchlassen
Abgenutzte Laufflächen ersetzen Wenn sie mehr als 25 % dünner sind als neue

Sie können den Geräuschpegel messen, um zu überprüfen, ob Ihr Wartungsprogramm funktioniert. Nehmen Sie Messungen in Ohrhöhe von Arbeitern entlang von Transportwagen-Routen vor – Laderampen, Ecken und stark frequentierte Abschnitte – sowohl während Stoßzeiten als auch in ruhigen Zeiten. Protokollieren Sie die Messwerte in den Wartungsunterlagen, um Lärmtrends zu erkennen.

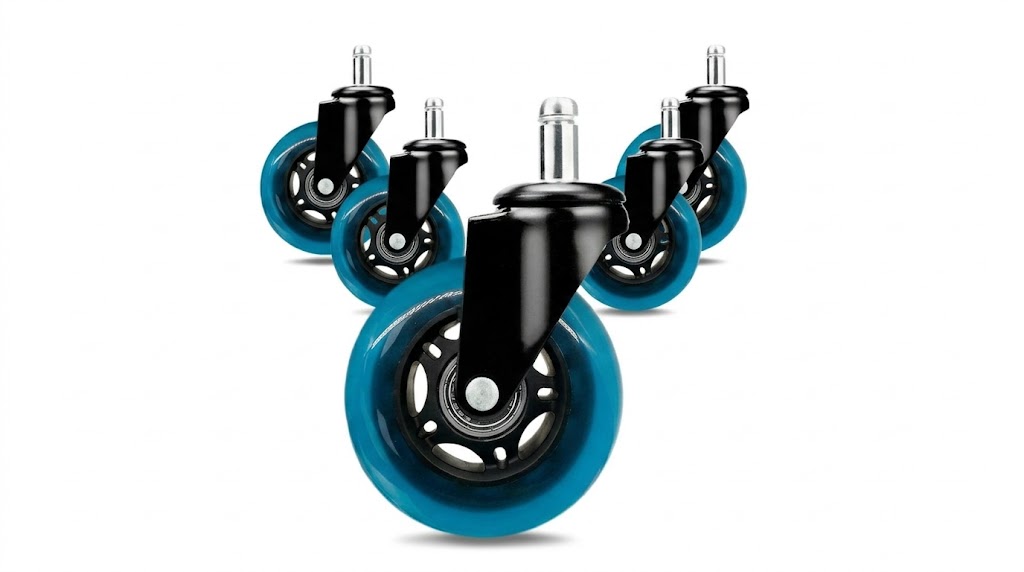

Blaue, transparente Möbellenkrollen aus PU-Material sorgen für eine reibungslose, leise Mobilität, aber ihre Langlebigkeit hängt von der richtigen Verwendung ab. Praktische Schulungsprogramme vermitteln Bedienern Radwartung, Lastausgleich und vorsichtiges Lenken, um Geräusche zu reduzieren. Darüber hinaus helfen regelmäßige Inspektionen dabei, abgenutzte Teile – Räder, Lager und Dämpfungskomponenten – zu identifizieren, bevor sie laut werden. Wir empfehlen, einen Zeitplan für den proaktiven Austausch festzulegen, damit Ihre Möbel immer lautlos gleiten.

TPR-Räder bekämpfen Rollgeräusche an ihrer Quelle. Materialdämpfung und Oberflächenanpassung absorbieren Vibrationen, bevor sie zu Schall werden. Kombinieren Sie sie mit Präzisionslagern, starren Gehäusen und routinemäßiger Wartung für die leisesten Ergebnisse. Betrachten Sie die Lärmminderung als eine Entwurfsentscheidung auf Systemebene, wobei TPR-Räder Ihre Grundlage bilden.

FAQ

F: Welche Shore-A-Härte sollten Sie für leise TPR-Lenkrollen angeben?

A: Wählen Sie eine 70–85 Shore A-Mischung für die meisten Innenböden. Weichere Mischungen dämpfen Fliesen und Terrazzo. Etwas härtere Mischungen eignen sich für Beton mit Dehnungsfugen.

F: Welcher Lagertyp passt am besten zu TPR-Rädern für niedrige Geräuschentwicklung?

A: Geben Sie abgedichtete Präzisionskugellager an. Sie halten Verunreinigungen fern, bewahren Schmiermittel und sorgen für die gleichmäßigste Rotation. Gleitlager eignen sich für leichtere Beanspruchungen, erfordern jedoch eine häufigere Schmierung.

F: Wie überprüfen Sie, ob die Geräuschminderung Ihrer Lenkrollen tatsächlich funktioniert?

A: Messen Sie den Schallpegel in Ohrhöhe von Arbeitern entlang Ihrer Transportwagen-Routen. Protokollieren Sie die Ergebnisse in den Wartungsunterlagen. Steigende Messwerte signalisieren abgenutzte Laufflächen oder trockene Lager, die Aufmerksamkeit erfordern.
